感应加热电源主电路结构与工作原理

文章出处:责任编辑:查看手机网址
扫一扫!感应加热电源主电路结构与工作原理扫一扫!
人气:-发表时间:2021-02-03 10:54【

感应加热电源已广泛应用于金属冶炼,焊接、弯管、表面淬火等热加工和热处理行业。对于不同工件、不同工艺,则要求不同的电源工作频率和输出功率。今天我们来介绍一下感应加热电源主电路及其工作原理。

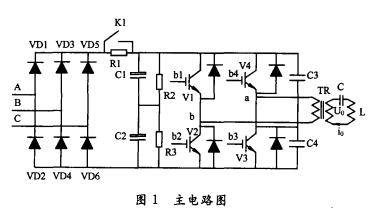

主电路及其工作原理如图1所示,它由整流器、滤波器和逆变器组成。


整流器采用不可控三相全桥式整流电路,滤波器采用两个电解电容C1,C2串联以减小单个电容的承受的电压,R2、R3起均压作用。R1为限流电阻,当系统开始上电时,由于电容两端电压为零,故刚开始对电容充电时,电流将很大,加上限流电阻RI后则就电流不会图1主电路图Fig.1Maineireuitdiagram很大了。当电容两端电压达到一定数值时,交流接触器Kl闭合,将限流电阻短接。系统即可正常工作。

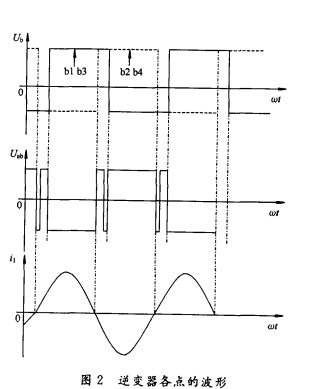

逆变器采用单相变逆变桥,经变压器和串联谐振电路相接。利用轮流驱动单相对角的两组IGBT工作,把恒定的直流电压变成10H:一10kHz方波电压输出给负载,其工作波形如图2所示。C3,C4为无感吸收电容,用于抑制IGBT承受的浪涌电压。
