中频水冷电磁加热器

一. 客户需求：工艺改进管体加热烘干铜粒

（1）工件类型：碳钢管

（2）工件尺寸：直径530mm      最大厚度：6mm

（3）加热温度：300℃

（4）加热时间：1小时烘干铜粒不低于1.5吨

（5）测温方式：红外测温

（6）设    备：中频水冷

（7）特殊说明：因管体工作时在匀速旋转，温度暂时定为300℃，感应器长度定为1.2-1.5米。

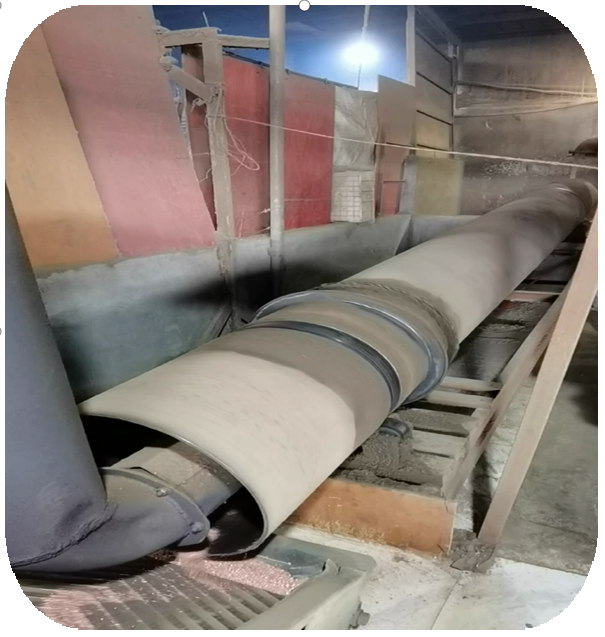

（8）现有工况图片：

二，我司提供解决方案

⑴，根据需方需求经WTR技术工程师计算推荐选用WTR-MF90-W-D中频水冷感应加热器，

WTR-MF90-W-D中频水冷感应加热器由加热主机（示图如下1-1）、感应工装、红外测

温仪，水冷机等。

⑵，工装规格：直径550mm  长度1200mm  （示意图1-2）

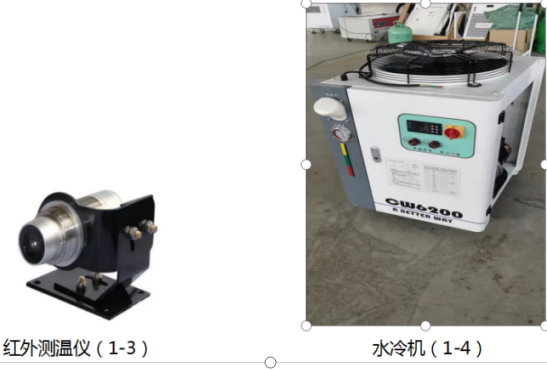

⑶，配备工业级同轴激光红外测温仪（示图如下1-3）

⑷，6P水冷机（示图如下1-4）

⑸，我司设备工作视频（示意图1-5双击）

经过长达20天的测试，最终客户对我司提出的方案给予好评并采纳。
